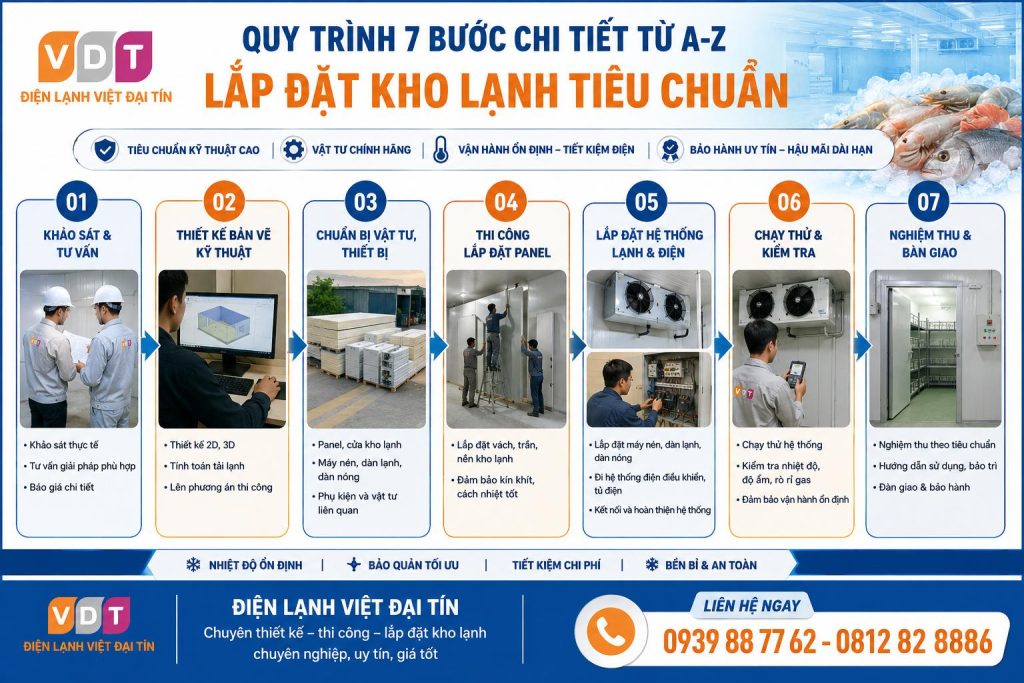

Quy Trình Lắp Đặt Kho Lạnh 7 Bước | Việt Đại Tín

Quy trình lắp đặt kho lạnh chuẩn giải quyết 3 bài toán đồng thời:

• –Kỹ thuật: kho đạt và duy trì đúng nhiệt độ thiết kế, không thất thoát lạnh, không đóng băng nền
• –Kinh tế: tiêu hao điện năng đúng thiết kế, không phát sinh sửa chữa ngoài bảo hành
• –Pháp lý: hồ sơ kỹ thuật đủ để đăng ký ATTP, xin chứng nhận HACCP khi cần

Khảo sát hiện trạng là bước có giá trị kỹ thuật cao nhất và thường xuyên bị đánh giá thấp nhất. Đây không phải thủ tục hành chính để có cớ xuất báo giá — đây là lần duy nhất kỹ sư có thể trực tiếp quan sát và đo đạc những yếu tố mà bản vẽ mặt bằng không thể hiện hết.

Nội dung khảo sát bắt buộc:

• ▸Mặt bằng thực tế: kích thước thông thủy, vị trí cột, dầm, độ cao trần tự do — không phải kích thước trên bản vẽ kiến trúc
• ▸Tải trọng sàn: kho đông cần tải trọng sàn tối thiểu 1.000–1.500 kg/m²; nếu nền chưa đạt phải xử lý trước khi lắp panel
• ▸Nguồn điện: xác nhận có điện 3 pha, công suất đủ cho cụm máy nén (thường từ 5–50 kVA tùy quy mô), vị trí tủ điện
• ▸Hệ thống thoát nước: đường thoát nước xả đông, độ dốc thoát nước trong kho
• ▸Vị trí đặt dàn nóng (condensing unit): đảm bảo thông gió tự nhiên tốt, không hướng vào tường kín, khoảng cách tối thiểu 1m với vật cản
• ▸Luồng hàng hóa: điểm tiếp nhận hàng vào, điểm xuất hàng ra, có cần phòng đệm (antechamber) hay không

Đầu ra của Bước 1:

Biên bản khảo sát ghi nhận đầy đủ các thông số trên, kèm ảnh chụp hiện trường. Kỹ sư xác định loại kho phù hợp, dải nhiệt độ yêu cầu và danh sách hạng mục cần xử lý trước khi thi công (nếu có). Đây là cơ sở duy nhất để tính toán tải nhiệt ở Bước 2.

Thiết kế kho lạnh không phải vẽ mặt bằng đơn giản. Đây là giai đoạn kỹ thuật nặng nhất, quyết định toàn bộ hiệu năng của kho sau khi vận hành. Hai sản phẩm cốt lõi của Bước 2 là bản tính tải nhiệt và bản vẽ kỹ thuật CAD.

Tính toán tải nhiệt (heat load calculation):

Tải nhiệt tổng gồm 5 thành phần phải tính riêng biệt: (1) nhiệt truyền qua kết cấu bao che (panel), (2) nhiệt do mở cửa và thâm nhập không khí, (3) nhiệt từ sản phẩm đưa vào kho, (4) nhiệt từ thiết bị điện và đèn chiếu sáng, (5) nhiệt từ người làm việc trong kho. Chỉ khi có con số tổng tải nhiệt chính xác mới có thể chọn đúng công suất máy nén. Sai ±20% ở bước này có thể dẫn đến máy nén quá nhỏ (không đạt nhiệt độ) hoặc quá lớn (tốn điện, sốc nhiệt hàng hóa).

Bản vẽ kỹ thuật CAD bao gồm:

• ▸Bố trí mặt bằng kho: vị trí cửa, vị trí dàn lạnh, lối đi, khu vực giá kệ
• ▸Sơ đồ đường ống lạnh: đường lỏng, đường hơi, vị trí van, thiết bị bảo vệ
• ▸Sơ đồ điện điều khiển: tủ điện, cảm biến, rơ-le bảo vệ áp suất cao/thấp
• ▸Chi tiết kết cấu nền sàn: cấu tạo lớp cách ẩm, lớp bê tông, thanh điện trở chống đóng băng (nếu có)

Đầu ra của Bước 2:

Bộ hồ sơ thiết kế kèm bảng tính tải nhiệt, danh mục thiết bị (bill of materials) đủ chủng loại và thông số kỹ thuật. Bộ hồ sơ này được bàn giao lại cho khách hàng sau khi nghiệm thu — đây là cơ sở để xin chứng nhận HACCP và đăng ký ATTP sau này.

Báo giá kho lạnh đúng kỹ thuật phải chi tiết đến từng dòng hạng mục — không phải một con số tổng “trọn gói”. Khách hàng có quyền biết chính xác đang trả tiền cho thiết bị nào, thương hiệu nào, xuất xứ nào.

Báo giá chuẩn phải thể hiện rõ:

• ▸Loại panel PU: độ dày, mật độ foam, thương hiệu, xuất xứ (Malaysia/Hàn Quốc/Đức)
• ▸Máy nén: model, công suất HP/kW, thương hiệu, loại môi chất lạnh (R404A, R448A, R22)
• ▸Dàn lạnh: công suất, kích thước, số quạt, bước cánh, kiểu xả đông (điện/gas nóng)
• ▸Cửa kho: loại cửa (bản lề/trượt), độ dày, tải trọng khung, loại ron
• ▸Tủ điều khiển: hãng controller, chức năng ghi log nhiệt độ, cảnh báo sự cố
• ▸Chi phí nhân công thi công, vận chuyển, chạy thử và đào tạo vận hành

Hợp đồng thi công cần có các điều khoản tối thiểu:

• ▸Tiến độ thi công từng hạng mục và mốc nghiệm thu
• ▸Tiêu chí nghiệm thu kỹ thuật: kho đạt nhiệt độ thiết kế trong vòng bao nhiêu giờ
• ▸Thời hạn bảo hành thiết bị và bảo hành thi công riêng biệt
• ▸Điều khoản xử lý phát sinh ngoài hợp đồng: ai chịu chi phí, quy trình phê duyệt

Đây là bước thi công tốn nhiều công sức nhất và có ảnh hưởng lớn nhất đến độ bền dài hạn của kho. Một sai sót ở Bước 4 thường không lộ ra ngay — mà âm thầm gây ra vấn đề sau 1–3 năm vận hành.

4.1 — Xử lý nền sàn (hạng mục hay bị bỏ qua nhất):

Với kho mát (+5°C trở lên): nền sàn cần phẳng, sạch, không ẩm. Với kho đông (-18°C trở xuống): bắt buộc có lớp cách ẩm (màng PE hoặc bitumen) và hệ thống chống đóng băng nền — hoặc dùng panel sàn chuyên dụng. Bỏ qua hạng mục này vì muốn tiết kiệm 5–10 triệu đồng là nguyên nhân dẫn đến nền kho bị đẩy lồi, nứt vỡ sau 2–3 mùa đông, chi phí sửa chữa lên đến 50–100 triệu.

4.2 — Lắp panel theo đúng thứ tự kỹ thuật:

• 1.Lắp panel sàn trước (nếu dùng): cố định chân đế, kiểm tra độ bằng phẳng bằng thước nivo 2m
• 2.Lắp panel vách xung quanh: móc khóa (cam-lock) vặn chặt theo moment quy định, không xiết tay
• 3.Lắp panel trần sau cùng: chống đỡ tạm trong khi lắp, đảm bảo khớp kín với vách
• 4.Xử lý khe hở: tất cả mối nối panel phải được bơm PU foam lấp đầy và trét keo silicon chịu lạnh — không được để khe hở dù nhỏ

4.3 — Lắp đặt cửa kho:

Khung cửa được hàn hoặc bắt vít vào panel vách, phải vuông góc tuyệt đối (kiểm tra bằng thước góc). Ron cao su cửa phải tiếp xúc đều toàn chu vi khi đóng — thử bằng cách kẹp tờ giấy A4 và kéo ra, nếu giấy bị giữ chặt là đạt. Khuyết tật ron cửa là nguồn thất thoát lạnh lớn nhất trong vòng đời vận hành của kho.

Bước 5 là trọng tâm kỹ thuật lạnh, đòi hỏi kỹ thuật viên có chứng chỉ chuyên ngành. Các công đoạn thực hiện theo thứ tự nghiêm ngặt và không thể đảo chiều — đặc biệt là công đoạn hút chân không và nạp gas.

Trình tự lắp đặt hệ thống lạnh:

Giai đoạn chạy thử không chỉ là “bật lên xem có lạnh không”. Đây là quá trình hiệu chỉnh toàn hệ thống để đạt đúng điểm vận hành tối ưu trước khi đưa hàng vào. Thời gian chạy thử tối thiểu là 24 giờ liên tục với kho không hàng — với kho lớn hoặc nhiệt độ thấp có thể cần 48–72 giờ.

Các thông số phải đo và ghi biên bản nghiệm thu:

• ▸Nhiệt độ trong kho: đo tại 4 điểm (4 góc, cách sàn 1m), ghi liên tục mỗi 2 giờ
• ▸Áp suất hút / áp suất đẩy của máy nén: so sánh với thông số thiết kế
• ▸Nhiệt độ quá nhiệt đầu hút (superheat) và quá lạnh đầu lỏng (subcooling): xác nhận lượng gas nạp đúng
• ▸Dòng điện vận hành của máy nén: không vượt quá FLA (Full Load Ampere) trên nameplate
• ▸Chu kỳ chạy/nghỉ của máy nén: tỷ lệ ON/OFF đánh giá mức độ phù hợp giữa công suất máy và tải nhiệt thực tế

Hồ sơ bàn giao gồm:

• ▸Bản vẽ hoàn công (as-built drawing) — bản vẽ thực tế sau thi công, không phải bản vẽ thiết kế
• ▸Biên bản nghiệm thu kỹ thuật có chữ ký hai bên
• ▸Catalogue, datasheet, tài liệu bảo hành của từng thiết bị
• ▸Hướng dẫn vận hành: quy trình khởi động, tắt máy, xả đông thủ công và xử lý sự cố cơ bản

Kho lạnh không phải thiết bị “lắp xong là quên”. Đây là hệ thống cơ điện lạnh vận hành liên tục 8.000 giờ/năm — tương đương một xe ô tô chạy 3 năm liên tục không nghỉ. Bảo trì định kỳ không phải tùy chọn, mà là điều kiện để kho vận hành đúng thông số và tuổi thọ thiết bị đạt đủ theo thiết kế.

Lịch bảo trì định kỳ chuẩn:

Dàn lạnh bẩn tăng trở kháng nhiệt, giảm công suất lạnh thực tế 15–25%. Gas rò rỉ 10% làm máy nén phải chạy nhiều hơn 30% để đạt cùng nhiệt độ. Những tổn thất này âm thầm cộng dồn vào hóa đơn điện hàng tháng trong khi chủ kho không biết nguyên nhân. Chi phí bảo trì định kỳ là phần nhỏ nhất trong tổng chi phí vận hành kho lạnh.
